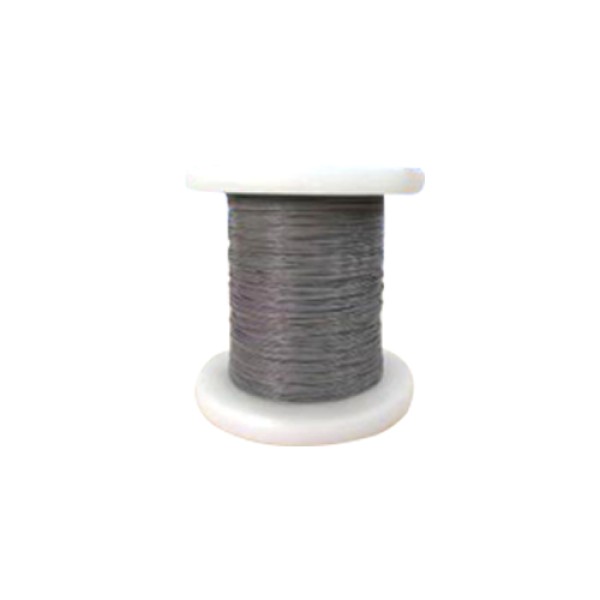

Class F Insulated Wire (Medical Grade) (Gray)

Class F Insulated Wire (Medical Grade) (Gray)

Views: 91
Stock:
SKU:{{ product.sku }}
Model: {{ product.model }}
weight: {{ product.weight }} Kilogram

{{ variable.name }} : {{ variable.values[selectedVariantsIndex[variable_index]].name }}

{{ value.name }}
Suzhou Yusheng Electronics Co., Ltd.
Online Service
Enter Shop
Product Details

1. Can be directly soldered.

2. Can be wound at high speed using an automatic winding machine.

3. Meet EU ROHS 2.0, HF halogen-free, and REACH SVHC environmental requirements.

Product structure diagram

Product Specifications

conductor Bare copper stranded wire, enameled stranded wire
Bare copper strand and enameled strand, Litz wire
Texture of material PET, ETFE, PFA
Temperature tolerance grade Class B, Class F, Class H
Withstand voltage AC 6000V/60S, no breakdown
Hierarchy three layers, two layers, one layer
Application scope/Application scope Car, charging pile, ship, consumer power supply, solar photovoltaic, medical care
Automobile, Charging Pile, Ship, Consumption Power Supply, Solar Photovoltaic, Medical Treatment
Pass safety regulations UL2353, UL60950, UL1446, IEC/EN60950, IEC/EN62368, IEC/EN60601, IEC/EN61558, IEC/EN60065, VDE



Product Specifications

Serial Number Conductor size (mm) Finished product dimensions (mm) Maximum conductor resistance
(at 20℃ Ω/km)
Specifications Single strand conductor tolerance Minimum single-sided wall thickness 2UEW
Target outer diameter		 2UEW
Maximum outer diameter		 3UEW
Target outer diameter		 3UEW
Maximum outer diameter
1 0.1*10 ±0.005 0.09  0.63  0.66  0.60  0.63  242.86
2 0.1*13 ±0.005 0.09  0.69  0.72  0.66  0.69  186.82
3 0.1*15 ±0.005 0.09  0.72  0.75  0.69  0.72  161.91
4 0.1*20 ±0.005 0.09  0.80  0.85  0.77  0.82  121.43
5 0.1*25 ±0.005 0.09  0.87  0.92  0.83  0.88  97.14
6 0.1*30 ±0.005 0.09  0.94  0.99  0.89  0.94  80.95
7 0.1*33 ±0.005 0.09  0.97  1.02  0.93  0.98  73.59
8 0.1*35 ±0.005 0.09  1.00  1.05  0.95  1.00  69.39
9 0.1*40 ±0.005 0.09  1.05  1.10  1.00  1.05  60.72
10 0.1*42 ±0.005 0.09  1.07  1.12  1.02  1.07  57.82
11 0.1*45 ±0.005 0.09  1.10  1.15  1.05  1.10  53.97
12 0.1*50 ±0.005 0.09  1.15  1.20  1.09  1.14  48.57
13 0.1*55 ±0.005 0.09  1.20  1.25  1.14  1.19  44.16
14 0.1*58 ±0.005 0.09  1.22  1.27  1.16  1.21  41.87
15 0.1*60 ±0.005 0.09  1.24  1.29  1.18  1.23  40.48
16 0.1*65 ±0.005 0.09  1.28  1.38  1.22  1.32  37.36
17 0.1*70 ±0.005 0.09  1.32  1.42  1.25  1.35  34.69
18 0.1*75 ±0.005 0.09  1.36  1.46  1.29  1.39  32.38
19 0.1*80 ±0.005 0.09  1.40  1.50  1.33  1.43  30.36
20 0.1*84 ±0.005 0.09  1.43  1.53  1.35  1.45  28.91
21 0.1*90 ±0.005 0.09  1.47  1.57  1.39  1.49  26.98
22 0.1*100 ±0.005 0.09  1.54  1.64  1.46  1.56  24.29
23 0.1*105 ±0.005 0.09  1.57  1.67  1.49  1.59  23.13
24 0.1*110 ±0.005 0.09  1.60  1.70  1.52  1.62  22.08
25 0.1*120 ±0.005 0.09  1.67  1.77  1.58  1.68  20.24
26 0.1*130 ±0.005 0.09  1.72  1.82  1.63  1.73  18.68
27 0.1*133 ±0.005 0.09  1.74  1.84  1.65  1.75  18.26
28 0.1*140 ±0.005 0.09  1.78  1.88  1.69  1.79  17.35
29 0.1*150 ±0.005 0.10  1.87  2.02  1.77  1.92  16.19
30 0.1*160 ±0.005 0.10  1.92  2.07  1.82  1.97  15.18
31 0.1*170 ±0.005 0.10  1.97  2.12  1.87  2.02  14.29
32 0.1*180 ±0.005 0.10  2.02  2.17  1.91  2.06  13.49
33 0.1*190 ±0.005 0.10  2.07  2.22  1.96  2.11  12.78
34 0.1*200 ±0.005 0.10  2.12  2.27  2.00  2.15  12.14
35 0.1*210 ±0.005 0.10  2.16  2.31  2.05  2.20  11.56
36 0.1*220 ±0.005 0.10  2.21  2.36  2.09  2.24  11.04
37 0.1*240 ±0.005 0.10  2.30  2.45  2.17  2.32  10.12
38 0.1*250 ±0.005 0.10  2.34  2.49  2.21  2.36  9.71
39 0.1*280 ±0.005 0.11  2.48  2.68  2.35  2.55  8.67
40 0.1*300 ±0.005 0.11  2.56  2.76  2.42  2.62  8.10
41 0.1*350 ±0.005 0.11  2.74  2.94  2.59  2.79  6.94
42 0.1*360 ±0.005 0.11  2.78  2.98  2.63  2.83  6.75
43 0.1*382 ±0.005 0.11  2.86  3.06  2.70  2.90  6.36
44 0.1*400 ±0.005 0.11  2.92  3.12  2.75  2.95  6.07
45 0.1*420 ±0.005 0.12  3.00  3.20  2.84  3.04  5.78
46 0.12*15 ±0.005 0.09  0.84  0.89  0.82  0.87  111.25
47 0.12*20 ±0.005 0.09  0.93  0.98  0.91  0.96  83.44
48 0.12*25 ±0.005 0.09  1.02  1.07  1.00  1.05  66.75
49 0.12*35 ±0.005 0.09  1.17  1.22  1.14  1.19  47.68
50 0.12*120 ±0.005 0.10  2.01  2.16  1.96  2.11  13.91
51 0.12*140 ±0.005 0.10  2.15  2.30  2.10  2.25  11.92
52 0.13*60 ±0.005 0.09  1.55  1.65  1.52  1.62  23.61
53 0.15*35 ±0.005 0.09  1.37  1.47  1.34  1.44  30.22
54 0.15*57 ±0.005 0.09  1.69  1.79  1.66  1.76  18.56
55 0.15*100 ±0.005 0.10  2.20  2.35  2.16  2.31  10.58
56 0.15*150 ±0.005 0.11  2.66  2.86  2.61  2.81  7.05
57 0.15*200 ±0.005 0.12  3.06  3.26  2.99  3.19  5.29
58 0.15*250 ±0.005 0.13  3.40  3.65  3.33  3.58  4.23
59 0.15*300 ±0.005 0.13  3.70  3.95  3.62  3.87  3.53
60 0.16*19 ±0.005 0.09  1.13  1.18  1.11  1.16  48.79
61 0.16*30 ±0.005 0.09  1.36  1.46  1.34  1.44  30.90
62 0.2*10 ±0.005 0.09  1.03  1.08  1.01  1.06  58.87
63 0.2*12 ±0.005 0.09  1.11  1.16  1.08  1.13  49.06
64 0.2*15 ±0.005 0.09  1.21  1.26  1.19  1.24  39.25
65 0.2*18 ±0.005 0.09  1.31  1.41  1.28  1.38  32.71
66 0.2*20 ±0.005 0.09  1.37  1.47  1.34  1.44  29.44
67 0.2*21 ±0.005 0.09  1.40  1.50  1.36  1.46  28.04
68 0.2*25 ±0.005 0.09  1.50  1.60  1.47  1.57  23.55
69 0.2*40 ±0.005 0.10  1.88  2.03  1.83  1.98  14.72
70 0.2*50 ±0.005 0.10  2.07  2.22  2.02  2.17  11.77
71 0.2*70 ±0.005 0.11  2.42  2.62  2.37  2.57  8.41
72 0.2*80 ±0.005 0.11  2.57  2.77  2.51  2.71  7.36
73 0.25*10 ±0.006 0.09  1.22  1.27  1.20  1.25  37.76
74 0.25*15 ±0.006 0.09  1.44  1.54  1.43  1.53  25.17
75 0.25*20 ±0.006 0.09  1.64  1.74  1.61  1.71  18.88
76 0.30*20 ±0.006 0.10  1.93  2.08  1.92  2.07  12.95
77 0.03*40 ±0.004 0.09  0.50  0.53  0.47  0.50  736.19
78 0.04*1000 ±0.004 0.10  2.07  2.22  1.92  2.07  15.98
79 0.04*2000 ±0.004 0.11  2.84  3.04  2.64  2.84  7.99
80 0.05*40 ±0.005 0.09  0.66  0.69  0.63  0.66  261.12
81 0.05*50 ±0.005 0.09  0.72  0.75  0.68  0.71  208.90
82 0.05*60 ±0.005 0.09  0.76  0.81  0.73  0.78  174.08
83 0.05*70 ±0.005 0.09  0.81  0.86  0.77  0.82  149.21
84 0.05*80 ±0.005 0.09  0.85  0.90  0.81  0.86  130.56
85 0.05*90 ±0.005 0.09  0.89  0.94  0.85  0.90  116.05
86 0.05*100 ±0.005 0.09  0.93  0.98  0.88  0.93  104.45
87 0.05*110 ±0.005 0.09  0.96  1.01  0.91  0.96  94.95
88 0.05*120 ±0.005 0.09  0.99  1.04  0.94  0.99  87.04
89 0.05*130 ±0.005 0.09  1.03  1.08  0.97  1.02  80.34
90 0.05*140 ±0.005 0.09  1.06  1.11  1.00  1.05  74.61
91 0.05*150 ±0.005 0.09  1.09  1.14  1.03  1.08  69.63
92 0.05*155 ±0.005 0.09  1.10  1.15  1.04  1.09  67.39
93 0.05*165 ±0.005 0.09  1.13  1.18  1.07  1.12  63.30
94 0.05*175 ±0.005 0.09  1.16  1.21  1.10  1.15  59.68
95 0.05*180 ±0.005 0.09  1.17  1.22  1.11  1.16  58.03
96 0.05*190 ±0.005 0.09  1.20  1.25  1.13  1.18  54.97
97 0.05*200 ±0.005 0.09  1.22  1.27  1.16  1.21  52.22
98 0.05*210 ±0.005 0.09  1.25  1.30  1.18  1.23  49.74
99 0.05*215 ±0.005 0.09  1.26  1.31  1.19  1.24  48.58
100 0.05*225 ±0.005 0.09  1.28  1.33  1.21  1.26  46.42
101 0.05*250 ±0.005 0.09  1.34  1.44  1.27  1.37  41.78
102 0.05*360 ±0.005 0.09  1.57  1.67  1.48  1.58  29.01
103 0.05*500 ±0.005 0.09  1.81  1.91  1.71  1.81  20.89
104 0.05*550 ±0.005 0.10  1.92  2.07  1.81  1.96  18.99
105 0.05*900 ±0.005 0.11  2.41  2.61  2.27  2.47  11.61
106 0.05*1000 ±0.005 0.11  2.52  2.72  2.38  2.58  10.44
107 0.05*1050 ±0.005 0.11  2.58  2.78  2.43  2.63  9.95
108 0.05*1250 ±0.005 0.11  2.79  2.99  2.63  2.83  8.36
109 0.05*1800 ±0.005 0.12  3.32  3.52  3.12  3.32  5.80
110 0.05*2000 ±0.005 0.12  3.48  3.68  3.28  3.48  5.22
111 0.06*100 ±0.005 0.09  1.04  1.09  1.00  1.05  71.05
112 0.06*150 ±0.005 0.09  1.23  1.28  1.17  1.22  47.37
113 0.06*360 ±0.005 0.09  1.79  1.89  1.70  1.80  19.74
114 0.06*500 ±0.005 0.10  2.10  2.25  2.00  2.15  14.21
115 0.06*650 ±0.005 0.10  2.36  2.51  2.24  2.39  10.93
116 0.06*700 ±0.005 0.11  2.46  2.66  2.34  2.54  10.15
117 0.063*525 ±0.005 0.10  2.22  2.37  2.17  2.32  11.65
118 0.07*100 ±0.005 0.09  1.16  1.21  1.13  1.18  50.90
119 0.07*140 ±0.005 0.09  1.33  1.43  1.30  1.40  36.36
120 0.07*150 ±0.005 0.09  1.37  1.47  1.34  1.44  33.93
121 0.07*360 ±0.005 0.10  2.04  2.19  1.99  2.14  14.14
122 0.07*400 ±0.005 0.10  2.13  2.28  2.09  2.24  12.72
123 0.08*19 ±0.005 0.09  0.67  0.70  0.66  0.69  202.82
124 0.08*30 ±0.005 0.09  0.79  0.84  0.78  0.83  128.45
125 0.08*33 ±0.005 0.09  0.82  0.92  0.81  0.91  116.77
126 0.08*200 ±0.005 0.09  1.71  1.81  1.68  1.78  19.27
127 0.08*1200 ±0.005 0.13  3.98  4.23  3.90  4.15  3.21
128 0.08*1500 ±0.005 0.13  4.42  4.67  4.33  4.58  2.57
129 0.09*105 ±0.005 0.09  1.44  1.54  1.39  1.49  28.74



Main uses

Mainly used for high-frequency transformers, power supplies, inductors, chargers, adapters, communication networks, LED wires, etc.
