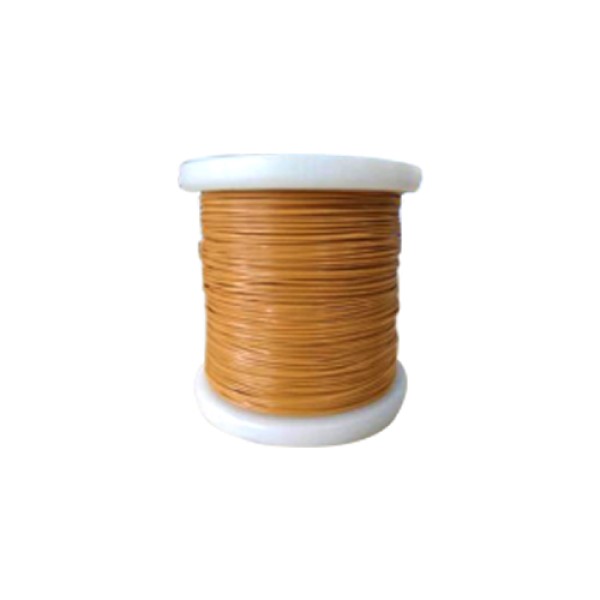

самоклеящийся изолированный провод из скрученной полиэфирной нити

Просмотры: 51

Inventory:

SKU:{{ product.sku }}

модель: {{ product.model }}

вес: {{ product.weight }} килограмм

{{ variable.name }} : {{ variable.values[selectedVariantsIndex[variable_index]].name }}

информация о продукте

1. Возможна прямая пайка.

2. Можно использовать автоматическую намоточную машину для высокоскоростной намотки.

3. Соответствует экологическим требованиям ROHS2.0 ЕС, безгалогеновым (HF) и REACH SVHC.

Схема конструкции продукта

Параметры продукта

проводник/conductor	голый медный провод, эмалированный провод, лужёный провод, скрученный провод Голая медная проволока, эмалированный провод, луженый провод, скрученный провод
Текстура материала	ПЭТ, ЭТФЭ, ПА, ПФА
Класс термостойкости	Класс B, Класс F, Класс H
Выдерживаемое напряжение / Withstand voltage	AC 6000V/60S без пробоя/No breakdown
иерархия	четыре слоя
Область применения/Application scope	Солнечная фотоэлектрика, потребительские источники питания, автомобильная электроника, зарядные станции Солнечная фотоэлектрика, Потребительское электропитание, Автомобильная электроника, Зарядная станция
Соответствует нормам безопасности.	UL2353, UL60950, UL1446

Спецификация продукта

Номер	Стандарт проводника 3UEW (мм)		Стандарты размеров полуфабрикатов и готовой продукции			Стандарт размеров готовой продукции		максимальное сопротивление проводника （при 20°C Ω/км）
Номер	спецификация	допуск проводника	минимальная односторонняя толщина стенки (мм)	целевой наружный диаметр (мм)	максимальный наружный диаметр (мм)	целевой наружный диаметр (мм)	максимальный наружный диаметр (мм)	максимальное сопротивление проводника （при 20°C Ω/км）
1	0.1*10	±0.005	0.09	0.59	0.61	0.62	0.67	242.86
2	0.1*13	±0.005	0.09	0.65	0.67	0.68	0.73	186.82
3	0.1*15	±0.005	0.09	0.68	0.70	0.71	0.76	161.91
4	0.1*20	±0.005	0.09	0.76	0.79	0.79	0.84	121.43
5	0.1*25	±0.005	0.09	0.82	0.85	0.85	0.90	97.14
6	0.1*30	±0.005	0.09	0.90	0.93	0.93	0.98	80.95
7	0.1*35	±0.005	0.09	0.96	0.99	0.99	1.04	69.39
8	0.1*40	±0.005	0.09	1.01	1.04	1.04	1.09	60.72
9	0.1*45	±0.005	0.09	1.06	1.09	1.09	1.14	53.97
10	0.1*50	±0.005	0.09	1.10	1.13	1.13	1.18	48.57
11	0.1*55	±0.005	0.09	1.17	1.20	1.20	1.25	44.16
12	0.1*60	±0.005	0.09	1.22	1.25	1.25	1.30	40.48
13	0.1*65	±0.005	0.09	1.25	1.28	1.28	1.33	37.36
14	0.1*70	±0.005	0.09	1.28	1.31	1.31	1.36	34.69
15	0.1*75	±0.005	0.09	1.32	1.35	1.35	1.40	32.38
16	0.1*80	±0.005	0.09	1.36	1.39	1.39	1.44	30.36
17	0.1*84	±0.005	0.09	1.38	1.41	1.41	1.46	28.91
18	0.1*90	±0.005	0.09	1.42	1.45	1.47	1.52	26.98
19	0.1*100	±0.005	0.09	1.51	1.54	1.56	1.61	24.29
20	0.1*105	±0.005	0.09	1.54	1.57	1.59	1.64	23.13
21	0.1*110	±0.005	0.09	1.57	1.60	1.62	1.67	22.08
22	0.1*120	±0.005	0.09	1.63	1.66	1.68	1.73	20.24
23	0.1*130	±0.005	0.09	1.68	1.71	1.73	1.78	18.68
24	0.1*133	±0.005	0.09	1.70	1.73	1.75	1.80	18.26
25	0.1*140	±0.005	0.09	1.74	1.77	1.79	1.84	17.35
26	0.1*150	±0.005	0.09	1.79	1.82	1.84	1.89	16.19
27	0.1*160	±0.005	0.09	1.84	1.87	1.89	1.94	15.18
28	0.1*170	±0.005	0.09	1.89	1.92	1.94	1.99	14.29
29	0.1*180	±0.005	0.09	1.93	1.96	1.98	2.03	13.49
30	0.1*190	±0.005	0.09	1.98	2.01	2.03	2.08	12.78
31	0.1*200	±0.005	0.09	2.02	2.05	2.07	2.12	12.14

Основное применение

В основном для высокочастотных трансформаторов, источников питания, катушек индуктивности, зарядных устройств, адаптеров, коммуникационных сетей, проводов для светодиодов и т.д.
