Alimentation électrique – Alimentation à découpage

L'alimentation à découpage est une solution de conversion d'énergie électrique à haut rendement utilisant la technologie de découpage haute fréquence.

Contrairement aux alimentations linéaires traditionnelles, elle ne fait pas fonctionner le transistor de régulation dans la zone linéaire, mais fait alterner les transistors de puissance entre deux états : la saturation complète (résistance quasi nulle) et le blocage total (courant quasi nul).

Les principaux avantages de l'alimentation à découpage sont un rendement élevé (généralement 80 % à 90 % ou plus), un volume et un poids réduits (suppression du transformateur de fréquence réseau encombrant), et une large plage de tension d'entrée (par exemple, 85 V-264 V, universelle). Les principaux inconvénients sont une ondulation et un bruit de sortie plus importants, un circuit relativement complexe et une certaine génération d'interférences électromagnétiques. ☷ Description du produit

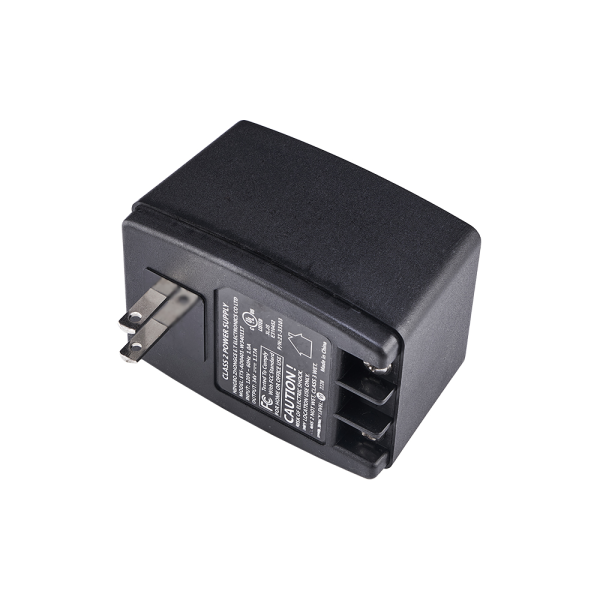

Conformes à la norme d'efficacité énergétique de niveau VI, les adaptateurs à découpage 9V1A/12V1A/15.5V1A/9V2.5A, grâce à un contrôle rigoureux de l'efficacité énergétique et à des caractéristiques de sortie stables, sont largement utilisés dans l'électronique grand public, la vidéosurveillance et d'autres domaines.

Caractéristiques principales communes

(I) Contrôle de l'efficacité énergétique et de la consommation

La norme d'efficacité de niveau VI (DoE VI des États-Unis et CoC V5 de l'UE) impose des exigences strictes concernant l'efficacité sur toute la plage de charge et la consommation à vide des adaptateurs : l'efficacité moyenne doit atteindre plus de 89 % (pour les produits avec tension de sortie > 5 V et puissance ≤ 49 W). Par exemple, pour un adaptateur 12V1A, l'efficacité est ≥ 85 % sous une entrée de 115 V/230 Vac, et la consommation à vide est < 0,1 W.

Les technologies clés pour atteindre cet objectif incluent : Optimisation de la topologie : utilisation du mode quasi-résonant (QR) pour réduire les pertes de commutation à charge élevée, combinée au mode de repli de fréquence (FFM) et au mode burst pour s'adapter aux scénarios de faible charge et de charge nulle. Amélioration des composants : utilisation de contrôleurs à faible courant de repos et de technologie de redressement synchrone pour réduire les pertes de conduction. Optimisation du circuit : conception périphérique simplifiée (par exemple, omission de l'opto-coupleur et du TL431), amélioration des caractéristiques EMI grâce à la technologie de dithering de fréquence, tout en réduisant la consommation du circuit auxiliaire.

(II) Performances électriques et fiabilité

Entrée large et sortie stable : la plage d'entrée CA couvre les réseaux mondiaux. Régulation de la tension de sortie ±3 %-±5 %, ondulation de tension < 120 mV (par exemple, pour un adaptateur 12V1A, ondulation à vide < 120 mV @ 90 Vac), assurant un fonctionnement stable des équipements sensibles.

Mécanismes de protection multiples : protection intégrée contre les surtensions, les surintensités, les courts-circuits et les surchauffes. Certains modèles (comme le 9V1A) disposent également d'une capacité anti-choc de démarrage et anti-interférences électromagnétiques, conformes aux normes de compatibilité électromagnétique FCC CLASS B/EN55022 CLASS B.

Conception robuste : boîtier en plastique ignifuge 94V-0, tension d'isolement entre le primaire et le secondaire jusqu'à 3000 VAC, plage de température de fonctionnement -25°C à +40°C, MTBF (temps moyen entre pannes) supérieur à 30 000 heures (à pleine charge à 25°C).

(III) Polyvalence et conformité

Personnalisation des connecteurs et spécifications : les fiches CC prennent en charge plusieurs tailles telles que 5,5 x 2,1 mm, 3,5 x 1,35 mm, etc., la longueur du câble peut être personnalisée (0,5-2 m), adaptée aux différentes normes de fiches régionales (européennes, américaines, britanniques, etc.).

Certains modèles sont certifiés UL, FCC, RoHS, etc., conformes à la norme de sécurité UL1310 (numéro de dossier UL E310452).

Remarque : x = 1, 2, 5 ou 6, y = 1, 2, 4, 5 ou 6

☷ Avantages du produit

▶ Haute efficacité énergétique, réduction des coûts d'exploitation : rendement de conversion allant jusqu'à 95 %, réduisant considérablement les pertes d'énergie et les besoins de refroidissement. Sur le long terme, il permet aux clients de réaliser des économies d'électricité notables, conformément au concept de protection de l'environnement.

▶ Haute densité de puissance, gain de place d'installation : par rapport aux alimentations linéaires traditionnelles, le volume et le poids sont considérablement réduits (jusqu'à 60 % ou plus), particulièrement adapté aux armoires de commande compactes et à l'intégration dans des équipements où l'espace est limité.

▶ Stabilité et fiabilité exceptionnelles : conception à large plage de tension d'entrée, capable de s'adapter aux fluctuations instables du réseau. Protection complète du circuit et sélection de composants de qualité industrielle, garantissant un fonctionnement continu et stable 7j/7 et 24h/24 dans des environnements difficiles, avec un MTBF (temps moyen entre pannes) long.

▶ Excellente compatibilité électromagnétique (CEM) : filtre EMI intégré, supprimant efficacement les interférences conduites et rayonnées sur le réseau, tout en offrant une bonne capacité anti-interférence, assurant le fonctionnement stable de l'équipement lui-même et des dispositifs environnants, et passant facilement diverses certifications.

▶ Intelligence et commodité : certains modèles prennent en charge la commande à distance, le réglage numérique de la tension (PWM/Vcontrol), le partage de courant en parallèle, etc., et fournissent un indicateur d'état LED pour faciliter l'intégration du système et la surveillance de l'état. Conception de montage sur rail DIN, pratique et efficace.

☷ Scénarios d'application

(I) Électronique grand public et équipements réseau

▶ Adaptateur 9V1A/12V1A : adapté aux routeurs, modems fibre, commutateurs, boîtiers TV et autres équipements réseau, ainsi qu'aux lampes LED, cadres photo numériques et autres petits appareils électroménagers. Grâce à une faible ondulation et une haute résistance aux interférences, il assure la stabilité du signal.

▶ Adaptateur 15.5V1A : principalement utilisé pour les équipements personnalisés (tels que certains modèles de scanners, claviers électroniques), la tension de sortie spéciale répond aux besoins d'alimentation spécifiques de l'équipement.

(II) Systèmes de contrôle d'accès et de sécurité

▶ Adaptateur 9V2.5A : alimente les caméras de sécurité, les systèmes de contrôle d'accès et les petits équipements de contrôle. Une puissance de 22,5 W peut prendre en charge la vision nocturne de l'équipement et la transmission de données, tandis que l'efficacité de niveau VI réduit les coûts d'exploitation à long terme.

▶ Adaptateur 12V1A : avec une conception sans condensateur Y pour améliorer la sécurité, il convient aux terminaux de sécurité tels que les lecteurs de cartes de contrôle d'accès et les petits alarmes.

▶ 12V40VA/25V40VA : alimente les serrures électriques de contrôle d'accès (serrures magnétiques, serrures à électropointe) pour une ou deux portes. Le modèle 12V40VA peut alimenter simultanément 3 à 4 serrures électriques standard de 12 V, avec une fonction de temporisation pour synchroniser le contrôle d'accès avec le signal d'ouverture de porte.

▶ 34V40VA/36V40VA : adapté aux serrures électromagnétiques haute tension ou aux équipements de contrôle d'accès antidéflagrants, souvent utilisés dans des environnements spéciaux tels que l'industrie chimique et les mines.

(III) Autres scénarios

▶ Les équipements médicaux auxiliaires (tels que les petits moniteurs), les instruments portables (tels que les micro-projecteurs) et autres dispositifs ayant des exigences élevées en matière de consommation d'énergie et de stabilité utilisent également cette série d'adaptateurs. Leur caractéristique de fonctionnement à large plage de température (-25°C à +40°C) leur permet de s'adapter à des environnements complexes.
